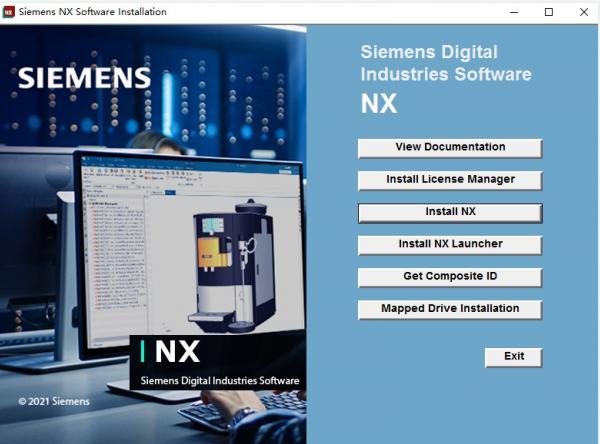

數字化設計、分析、加工、一體化軟件 NX 2007
1.★一體化集成
1.1 必須集成CAD、CAM、CAE三大模塊。三大模塊在同一軟件 界面下運行。
1.2 所有軟件模塊必須是同一家軟件開發商的產品,不接受集成第三方軟件模塊。
2.★快速可視化教學
2.1為掌握先進軟件技術教學,軟件必須包含同步建模技術、
HD3D、高級運動機床庫功能。
2.2需包含3D打印模塊,可直接進行打印模型切片,連接相關3D打印機進行打印。
3.三維建模功能
3.1三維CAD能夠在一個受控開發環境(MDE)里面對各種產品模型和部件進行建模;
3.2基于特征、參數化、曲面、實體、全相關建模;
3.3具備設計意圖自動識別能力,如對于草繪圖形可以自動保證全約束,而非人工保證全約束,從而可以確保模型修改、模型更新的可靠性;
3.4支持并行工程的核心環境;
3.5支持多種陣列方式,包括尺寸陣列,方向陣列,軸陣列,曲線陣列,填充陣列,陣列的陣列等等;
3.6可進行部分抽殼操作;
3.7具有全面的鈑金件設計能力,包括鈑金特征的陣列、鏡像等,實現鈑金件自動展開;
3.8具有使用設計驗證工具來實施最佳業務實踐的能力,并確保遵守公司和業界的設計標準;
3.9支持3D工程圖并符合ASME標準的注釋;
3.10具有利用實時的照片級渲染創建準確、照片般逼真的圖像的能力;
3.11可方便建立完善的零件、特征、工具庫及其他項目庫,并且具有訪問這些預定義庫的能力;
3.12具備模型檢查功能,以保證建模滿足企業的設計規范、制造規范要求;
3.13具備快速創建三維零件、組件、模具、制造等模板的能力,并且能方便地使用這些模板;
3.14三維模型包含制造信息,如尺寸公差、光潔度、幾何公差等。
3.15 ★具備同步建模功能HD3D全析三維預覽功能。
3.16 ★具備與Teamcenter數據接口能力。
3.17 ★軟件必須含有塑料模具設計、沖壓模具設計、多工位級進模具設計的所有功能。
4.工程圖設計功能
4.1創建遵守標準的 2D 工程圖,自動生成和三維模型全相關的零件視圖和裝配視圖,生成完全滿足國標的工程圖;
4.2使用已有的公司工程圖模板。工程圖模板中根據需要包括有:圖幅大小、標題欄、明細欄、常用視圖、常用尺寸和注釋等等;
4.3具有創建著色的2D工程圖的能力;
4.4★二維圖紙與三維模型完全相關;
4.5具備圖紙視圖簡化表示的能力,以高效地創建和修改大型復雜圖紙;
4.6可以直接將工程圖保存為PDF格式文件;
4.7具有自動統計裝配工程圖BOM的能力,可將BOM表導出為EXCEL文件;
4.8具備內核級的中文支持能力,如可設定中文注釋、中文參數、支持中文路徑名等。
5.三維模型非參編輯修改功能
5.1支持對第三方數據(無參數的數據)進行非參數的編輯和修改;
5.2提供幾何的快速選取,如凸臺、凸臺帶附件、孔、孔帶附件選取,允許采用動態拖動旋轉、指定尺寸和約束的方式進行模型修改;
5.3提供對圓角、孔等幾何的直接尺寸修改;
5.4提供直接幾何刪除的功能;
5.5允許對參數化的模型進行非參數的編輯和修改,同時能保留原有模型的特征和尺寸;
5.6★具備完整的產品和制造信息(PMI)能夠添加到三維模型和裝配模型、可以進行設計優化、進行設計驗證。
6. 高級裝配設計功能
6.1具備大裝配管理功能,同時支持自頂向下設計和自下而上設計;
6.2具備總體布局模型,集中保存和控制產品總體設計規格參數、性能參數、變量關系等總體設計意圖;
6.3使用預定義的骨架模型接口更高效地共享和管理組件設計數據,如裝配接口關系、空間占位等;
6.4支持裝配系列化設計;
6.5支持各種裝配操作:拷貝、移動、旋轉、重復安裝、鏡像、陣列、替換等;
6.6提供整個裝配父子關系的全局參照查看器和參照控制信息查詢機制;
6.7可將大型復雜裝配模型的簡化表示單獨保存為新的裝配模型;
6.8完成裝配工藝的設計和編排,制定獨特的裝配序列步驟,以便為裝配過程的每一步提供模型、視圖;
6.9支持柔性裝配,比如彈簧、橡膠墊等的裝配,確保裝配即滿足裝配要求,又保證BOM統計的正確性;
6.10能夠?qū)崿F(xiàn)零部件拖放式裝配;
6.11面向裝配的零部件設計,保證裝配的零部件滿足裝配工藝的要求;
6.12具備動態和真實渲染工具的可視化功能。
6.13 ★支持WAVE鏈接技術,實現裝配鏈接更新功能
7.數據互操作性
7.1實現各種數據的輸入輸出:AutoCAD? DXF、IGES、STEP、JPEG;
7.2實現導入數據快速修復;
7.3 ★實現導出輕量化JT格式;
7.4三維設計軟件需要與其提供的PLM系統實現無縫集成。
8.軟件界面
8.1系統操作簡潔實用, 采用Windows技術開發操作方式人機界面符合Window界面風格與操作規范;
8.2軟件內核級支持簡體中文,如中文界面、中文幫助及支持中文路徑名等;
8.3面向模型的設計方法和設計流程,所見即所得的設計效果。
9.有限元分析
9.1必須具有線性靜態結構分析,模態振動分析,結構屈曲分析等功能;
9.2需具有穩態和瞬態熱傳遞分析(線性和非線性);
9.3需要具有動力響應仿真功能,主要包括正則模態分析和復特征值分析、頻率和瞬態響應分析、聲學分析、響應和沖擊譜分析、部件模態綜合和隨機振動分析;
9.4需要具有分析轉子運動分析;
9.5需要支持多種材料的分析,如剛體、密封材料、彈塑性、超彈性等;
9.6需要提供曲面接觸功能,包括單面和雙面、自接觸、全接觸、摩擦接觸、等距和柔性接觸曲面等;
9.7具備慣性釋放,復合材料和點焊單元等功能;
9.8具備為動力學分析、氣動彈性分析、DMAP和超單元提供支持;
9.9★具備分布式并行處理(DMP)功能;
9.10具備有效地與其它分析類型耦合,比如超單元、非線性分析、設計靈敏度和優化;
9.11具備高級非線性求解器,用戶能夠處理大量具有挑戰性的非線性仿真,例如面與面接觸、大變形、大應變和非線性材料;
9.12具有的材料模型應包括:彈性各向同性、彈性正交、復合、密封材料、彈塑性、超彈性、溫度依賴、非線性彈性和彈性蠕變;
9.13具備的求解功能包括:靜態解決方案、動態解決方案、蠕變分析、載荷位移控制、自動時間步長。

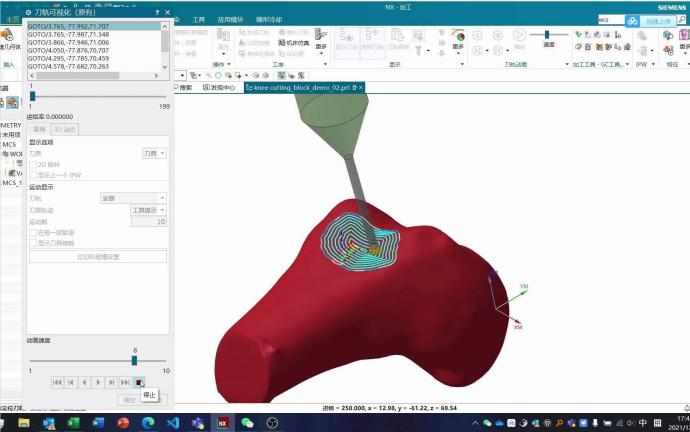

10.三維加工
10.1具有豐富的粗加工功能,包括型腔切削粗加工、沿型面分層的粗加工,插銑粗加工,針對拐角等殘料的二次粗加工;
10.2可定義標準化刀具庫;
10.3具備基于毛坯殘留的自動識別編程功能,能夠根據上一工序加工后的殘留來計算當前工序的加工軌跡,減少空刀,提高切削效率;
10.4能夠在一個操作內對多個不同區域創建刀軌;
10.5提供更多平面加工功能,包括多層輪廓銑;提供型腔分層切削功能和凹腔底面小島加工功能;
10.6曲面加工具有強大的加工區域選擇功能,有多種驅動方法和走刀方式可供選擇,如沿邊界切削、放射狀切削、螺旋切削及用戶定義方式切削;
10.7★能夠?qū)崿F(xiàn)3+2定軸加工和五軸聯動銑加工,包括刀軸自動優化等,以提高零件加工質量和效率;
10.8提供多種刀軸控制功能;可以在刀具路徑的關鍵點插入指定的刀軸方向;
10.9夠直接使用道具側銑削復雜的內側和外側壁,生成五軸多刀軌或單刀軌清根程序;
10.10具備五軸等高加工功能,能夠根據陡峭角度調整刀具傾角;
10.11具備豐富的高速加工策略,包括螺旋或切向進退刀,型面等余量加工等功能;
10.12★支持基于NURBS(非均勻有理B樣條)的刀軌;
10.13具有拐角減速的加工策略;能夠?qū)Φ堵愤M(jìn)行圓滑過渡;
10.14支持G代碼級別的機床仿真。
10.15★提供多軸葉輪葉片加工模組
10.16★提供多軸管路加工模組
10.17 ★提供多軸加工,多軸機床開粗功能。
11.機電概念設計
11.1★能夠?qū)Π辔锢韴?chǎng)以及通常存在于機電一體化產品中的自動化相關行為的概念進行 3D建模、運動仿真、PLC邏輯信號仿真及驗證。
11.2支持功能設計方法,包括需求管理、機械設計、電氣設計以及自動化工程。
11.3能夠完成包括機械部件、傳感器、驅動器和運動的概念的設計與仿真。
11.4在機電概念設計環境中,具有標準的數據轉換接口工具,包括STEP、IGES和DXF,用于其它系統數據的輸入。
11.5★內置Teamcenter的交互功能,提供入門級的數據管理功能(NX/Manager)。
11.6★具備多學科設計仿真能力,涵蓋機械設計、電氣設計、概念系統驗證、邏輯行為模擬、剛體動力學模擬、過程模擬(機床設計與環境的交互,例如物流)等。
